簡要說明
ZX2789系列變壓器綜合測試儀是致新精密人本著“為客戶提供更精密、更高效、更易用的測試解決方案”的理念，新推出的新一代變壓器綜合測試儀。該系列測試儀是在變壓器測試行業具有十多年研發、銷售及服務經驗的項目團隊新的智慧結晶。在滿足高穩定性的要求上，達到更快的測量速度，將再一次推動整個變壓器測試行業的進步。
該系列儀器使用800×480分辨率的7寸真彩液晶屏，實現所有參數整屏顯示。多種操作界面可供選擇，以適應不同用戶的喜好。 變壓器掃描盒20Pin到192Pin可選，以滿足各種不同變壓器測試的需求。
主要性能特點
●0.05%基本測量精度
●與國際品牌廠家測試數據可比性高比如Keysight、WK
●鍵盤鎖定功能，掉電數據保護功能
●開路、短路、負載和偏差扣除校正功能
●PASS/FAIL LED顯示，音量組合控制
●儀器支持雙操作系統（可供選擇）及簡體中文、英文操作語言，多種顯示風格。
●支持U盤升級，向用戶提供新操作體驗。
●可選配ZX27Y09：±100mA內置偏置電流源。
●可選配ZX27Y10：內置0～1A恒流源。
ZX2789-i24P/i48P/i50P系列變壓器綜合測試儀
●把變壓器掃描盒與主機集成到一起即：一體機
●最多可編程24/48/50 引腳變壓器
●分成2個通道，每通道24P
●支持跨通道測試
●ZX2789-i24P/i48P/i50P: 20Hz-200kHz ，分辨率1mHz
●ZX2789A-i24P/i48P/i50P: 20Hz-300kHz ，分辨率1mHz
●ZX2789B-i24P/i48P/i50P: 20Hz-500kHz ，分辨率1mHz
●ZX2789C-i24P/i48P/i50P: 20Hz-1MHz ，分辨率1mHz
●還可選擇傳統型操作界面(兩種不同操作體驗)
●整機尺寸: 400mmx132mmx300mm ，重量: 9Kg
●緊湊，節省空間
測量精度
CBB電容器行業評估儀器測量精度最經典的方法就是看這臺儀器在100kHz頻率測量的損耗值與4980A測出的損耗值是否能對的上， 我們的帶電橋功能的ZX2789X系列儀器在國內某超大型薄膜電容器生產廠家使用，被該公司計量室的測試工程師評為：“除了Keysight， DB，用過的第三好的儀器”。
我們也測量一組數據與4980A對比。容量從1nF～2.2μF不等，發現其損耗值與4980A基本一樣，相差最大就萬分之三。
測試速度
右圖是這幾種儀器花同樣的時間，測試經典的20Pin的網絡變壓器所能測到的數量，我們可以直觀的看到這幾種儀器在測試速度上面的區別。
在人工成本越來越高的今天，儀器的測試速度的提升可以相對大大降低工廠的成本。為了提升測試速度，我們采用了全新的MCU和全新的高速采樣技術，從而在滿足高穩定性的要求上，達到極致的測量速度，即使在較低的100Hz頻率，也能達到很高的測試速度。綜合測試儀的測試速度不能簡單的用采樣時間是多少毫秒來衡量，我們也對市場上經典的的變壓器綜合測試儀進行了綜合測試實測速度PK。
測量穩定性
測試速度快了，還必須保證測量數據的穩定性，左圖是兩種不同的機型，大家都用各自的最快測試速度，掃描測試同一個網絡變壓器同一個繞組的漏感15次的測量數據分布圖，我們可以看到，ZX2789的測量數據的一致性要略好一些。
多種文件功能
●鑒于大多數用戶對電腦的操作相當熟練，為了提高資料的編輯效率，我們為客戶開發了變壓器資料編輯軟件
●利用該軟件，客戶可直接在電腦上快速地編輯變壓器資料，編輯好后，可直接保存到U盤中，或直接通過網絡接口或USB接口將資料發送到儀器中直接調用。
●儀器支持將測試設置條件文件保存到優盤
●支持測量結果保存到優盤
●U盤可支持格式FAT16、FAT32文件系統
●內部支持100組設置文件
●20Pin的測試設置文件與市場上主流的*2819XB，ZX2786等綜合測試 儀兼容，省去用戶更新換代重新設置測試文件之麻煩。
●支持文件搜索功能

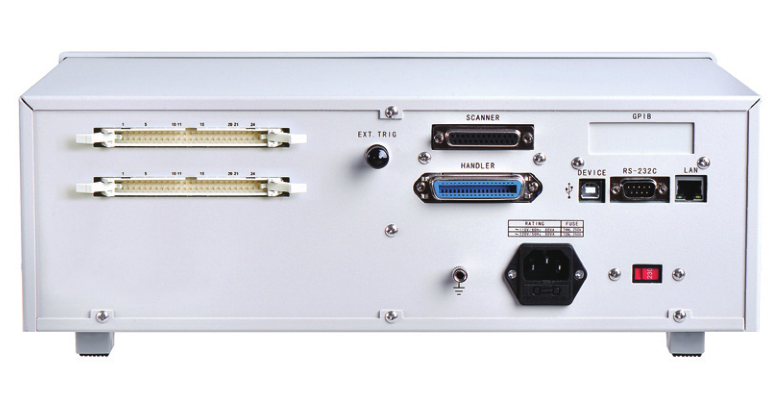

豐富的接口
●RS232C：標準串行通訊接口，支持多種波特率
●USB DEVICE：符合標準USBTMC協議
●GPIB：通用GPIB接口，SCPI指令
●LAN：符合LXI標準，快速實現聯網
●EXT.TRIG：BNC接口，可接腳踏開關，實現外部觸發功能。
●HANDLER：用于自動化機械控制，可輸出PASS，FAIL，各種檔位 信號，接受外部觸發信號，可以選擇上下沿（↑或↓）進行觸發。
●SCANNER：用于連接變壓器掃描盒
組建信息化測試系統
可以通過USB、GPIB等接口連接電腦，更可以用LAN接口組建一臺電腦管理多臺測試儀器的信息化測試系統。
針對客戶需要對變壓器測試儀掃描結果進行統計分析及測試過 程監控的需求，我們為客戶開發了”變壓器數據采集系統”，界面如右圖所示：
該系統為客戶提供如下功能：
● 將變壓器測試數據及判別結果直接上傳到軟件上，直觀地顯示給客戶
● 測試結果的顯示格式帶單位顯示格式和科學計數法兩種格式可選
● 該批產品掃描完畢，用戶直接點擊”計算合格率”按鈕，就可以統計出產品合格率。
● 保存到EXCEL中的數據排列格式與測試儀器掃描界面的數據排列格式一致，便于客戶快速分析和統計數據。
